商品信息
基本参数
- 产地四川
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌其他
- 型号zw32-12F
- 灭弧方式真空断路器
- 极数3P
- 安装地点户外
- 操作方式电动操作
- 加工定制是
- 额定频率50HZ
- 额定电压12KV
- 工频耐受电压12KV
- 雷电冲击耐受电压12KV
- 额定电流630A
- 额定峰值耐受电流25A
- 额定短路开断电流25KA
- 额定短路关合电流25KA
- 额定电流开断次数20000
- 额定断流容量200MVA
- 机械寿命20000
- 固有分闸时间0.1s
- 壳体防护等级1
- 工作温度范围-30-30°℃
- 产品认证IS9002
- 外形尺寸90mm
- 重量135kg
- 产地成都
产品简介：

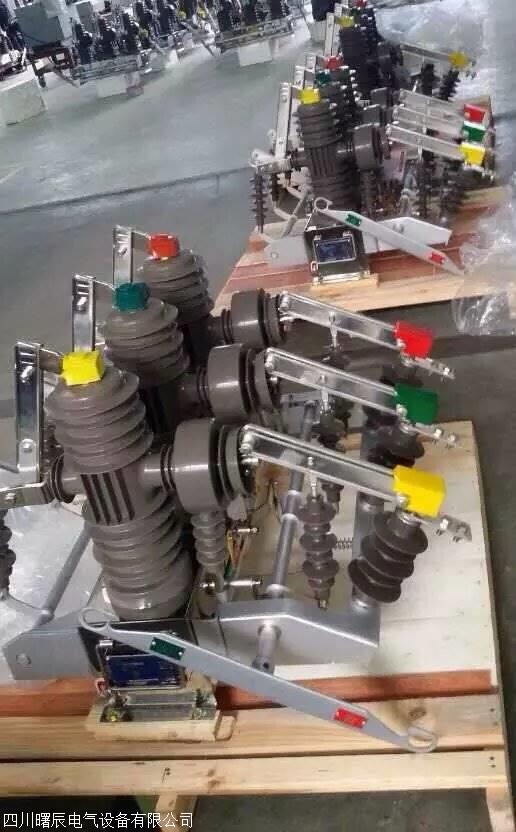

产品详情：带隔离开关的10kv真空断路器
产品描述：
1.1产品型号和称谓
zw32-12/630-20户外高压真空断路器。
1.2主要目的
ZW32-12/630-20室外高压真空断路器（以下简称断路器）的额定电压为12kv，
三相ac50hz室外配电装置。主要用以断开和闭合电力系统中的负载电流，
过载电流和短路电流。适用于变电站，工矿企业配电系统以及乡村电网频繁运转的地方的保护和控制。
本安装手册规定了断路器的主要技术参数，产品结构，操作，安装和保障的法则和方式。
1.3型号意思
1.4参考标准
带隔离开关的10kv真空断路器
断路器相符“GB/T11022高压开关和控制装置标准的通用技术条件”，
“GB1984-89交流断路器”“GB1985-89交流高压隔离开关和接地开关”与DL404，IEC56等标准相关的要求。
环境条件
1.海拔不超过2000米；
2.环境温度：-45℃〜+65℃；日温差：日转变25℃；
3，风速不大于35m/s；
1.6主要技术参数
序列号项目的单位值
1额定电压kV12
2额定频率Hz50
3额定电流A 400，630
4额定短路开断电流kA16，20
5额定峰值耐受电流kA40、50
6额定短时耐受电流（4S）kA16，20
7额定短路关合电流（峰值）kA40、50
8机器寿命次 10000
9额定电流分断时间次 10000
10额定短路开断电流breakingtimes次 30
11 1min工频耐压（湿）（干）更替地，地面/fracturekV34
42/49
12雷电冲击耐受电压（峰值）相对，地面/折断kV75/85
13二次回路1min工频耐受电压kV 2
