商品信息
基本参数
- 产地四川
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌其他
- 型号zw32-12
- 灭弧方式真空断路器
- 极数3P
- 安装地点户外
- 操作方式电动操作
- 加工定制是
- 额定频率50HZ
- 额定电压12KV
- 工频耐受电压12KV
- 额定电流630A
- 额定峰值耐受电流50A
- 额定短路开断电流20KA
- 额定短路关合电流50KA
- 额定电流开断次数30次
- 机械寿命20000次
- 产品认证CCC
- 产地四川成都
产品简介：
产品详情：zw32-12户外柱上10kv真空断路器带隔离
使用说明
ZW32-12柱上高压真空断路器主要用以中压架空线电网，是额定电压为12kv，50hz的三相交流户外交流配电设备，用以分，合负载电流，过载电流和短路电流。电路电流。相符国家GB1984“交流高压断路器”和国际电工委员会IEC 60056“高压交流断路器”规范。
特征
预付费产品的机能，例如用户的电费预付款，欠费前的提醒以及欠费后的出行，可以通过预付费终端实现。
使用条件
3.1正常使用条件
a）环境温度：-40℃〜+40℃；
b）海拔：不超过2000m；
c）周围的空气也许被粉尘，烟雾，腐蚀性气体，蒸气或盐雾污染；
d）风速不超过34m/s（相当于圆柱表面上的700pa）；
e）开关设备和控制设备产生的振动或地动可以忽视不计；
f）污染等级：ⅲ级。
3.2特别使用条件
断路器可以在不同于上述规定的正常使用条件下使用。此时，应与制造商磋商用户的要求。
并达成共识。
3.3如果超过了上述正常使用条件，则用户应与制造商商讨。
安装机能
线路屏蔽的设置相对简便。变电站10kV倾滚式线路屏蔽一般而言仅在低电阻接地系统中设置过电流，速断和重合闸屏蔽以及两个以上的零序屏蔽。为了确保继电保护的选择性和灵敏性，整个电路须要维持在保护范围内。当需阻隔电路时，保护应有着足够的灵敏度，这样会时有发生断电，阻挠玉线的结构，并且该线的上下保护是一同的。在该行的结尾，从未时间可以达到保护级别的区别，只有失掉选择性来阻挠关闭会导致整个行关闭。
kVgrounding方式有10个区别
为了处理消弧线圈接地系统，当电路中时有发生单相接地时，10条kV配电线不会跳闸，而只会发送接地信号。为处理低电阻接地系统，需使用10条kV配电线设置零序屏蔽，单相接地将被阻挠。
10kVfeeder的阻塞率高，可靠性差；10kVfeeder的阻塞率高，可靠性差。
随着用户对无声电源可靠性的要求愈来愈高，安装带有微机保护，测量和控制以及集成通信模块的用户分界开关已成为化解配电中上述疑问的有效性方式之一。分界断路器的性能和关键效用是我们公司的分界断路器的一项关键成就：在操作过程中主动断开用户端相间短路阻碍，积极扫除用户端接地阻碍，并可以用以操纵中断电流
分界断路器带有一组外部电压互感器和一组内置电流互感器；带有CPU内部处理设备和通讯模块；明令禁止跳闸时带有电压判断和障碍物图像；跳闸锁定结果。
分界断路器实用10kV10条kVtilting配电线路与中性点未接地，消弧线圈接地或使用低电阻接地系统的用户（包括临时用户）之间的分界。
主要技术参数（表一）
（1）额定电压12kV
（2）1min工频干试42/48（断裂）kV
湿尝试34kV
（3）雷电冲击耐受电压（峰值）75/85（断裂）kV
（4）额定电流630/1250（a）
（5）额定短路开断电流20（kA）
（6）额定操作依次（弹簧操作部门）分-0.3s-合分-6s-合分-6s-合分-6s-合分
（7）额定短路分断电流的30倍
（8）额定短路关合电流（峰值）50ka
（9）额定峰值耐受电流50ka
（10）额定短时耐受电流20kA
（11）机器寿命是10,000次
（12）额定工作电压和辅助电路的额定电压AC220v

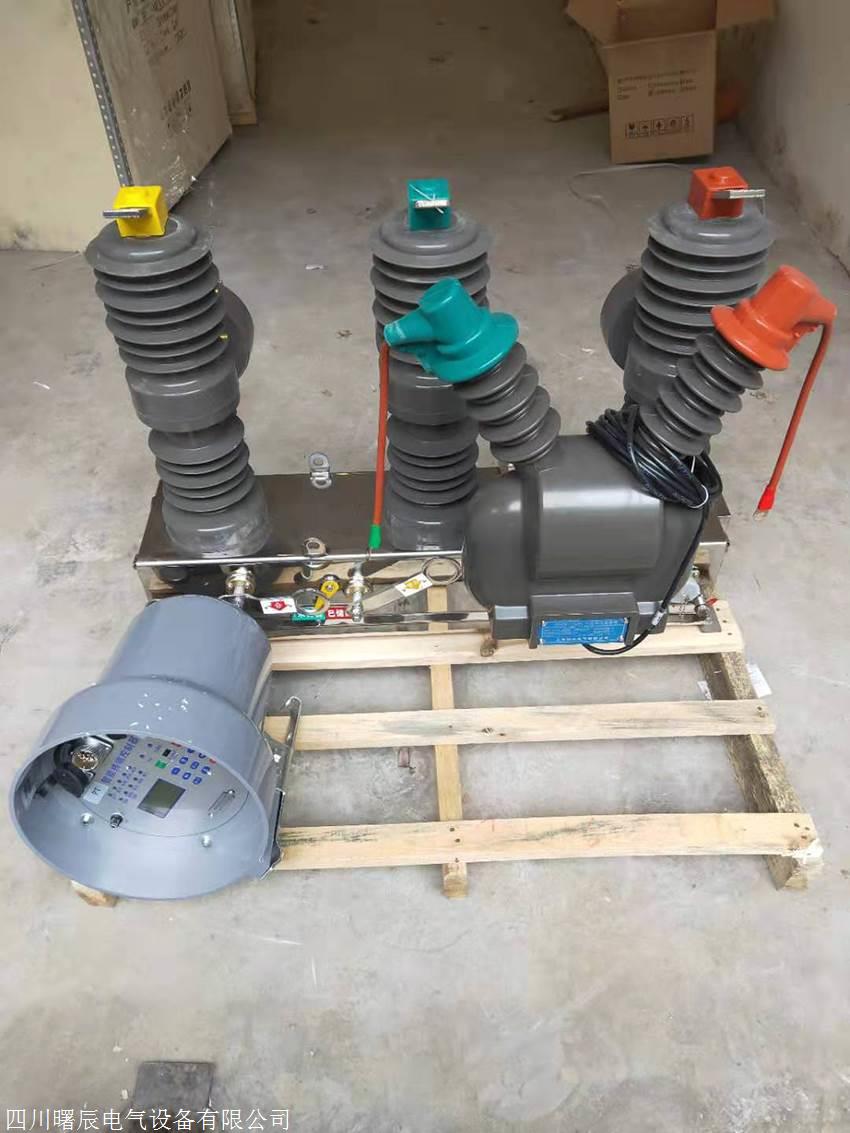

zw32-12户外柱上10kv真空断路器带隔离
