商品信息
基本参数
- 产地四川
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌其他
- 型号zw43-12
- 灭弧方式真空断路器
- 极数3P
- 安装地点户外
- 操作方式电动操作
- 加工定制是
- 额定频率50HZ
- 额定电压12KV
- 工频耐受电压12KV
- 雷电冲击耐受电压12KV
- 额定电流630A
- 额定峰值耐受电流630A
- 额定短路开断电流25KA
- 额定短路关合电流25KA
- 额定电流开断次数20000
- 额定断流容量200MVA
- 机械寿命20000
- 固有分闸时间0.1s
- 壳体防护等级1
- 工作温度范围-30-30°℃
- 产品认证IS9001
- 外形尺寸80mm
- 重量135kg
- 产地成都
产品简介：

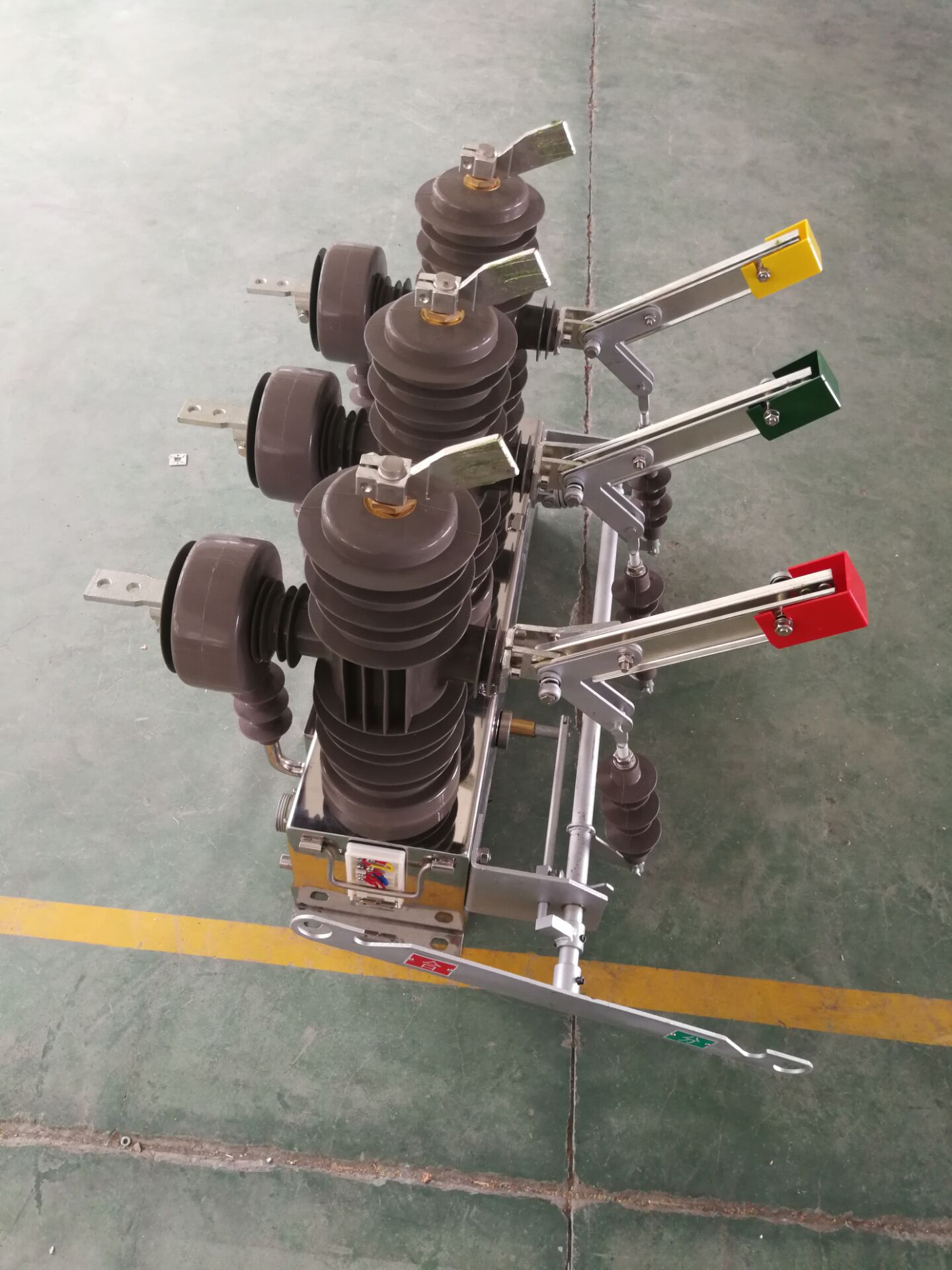

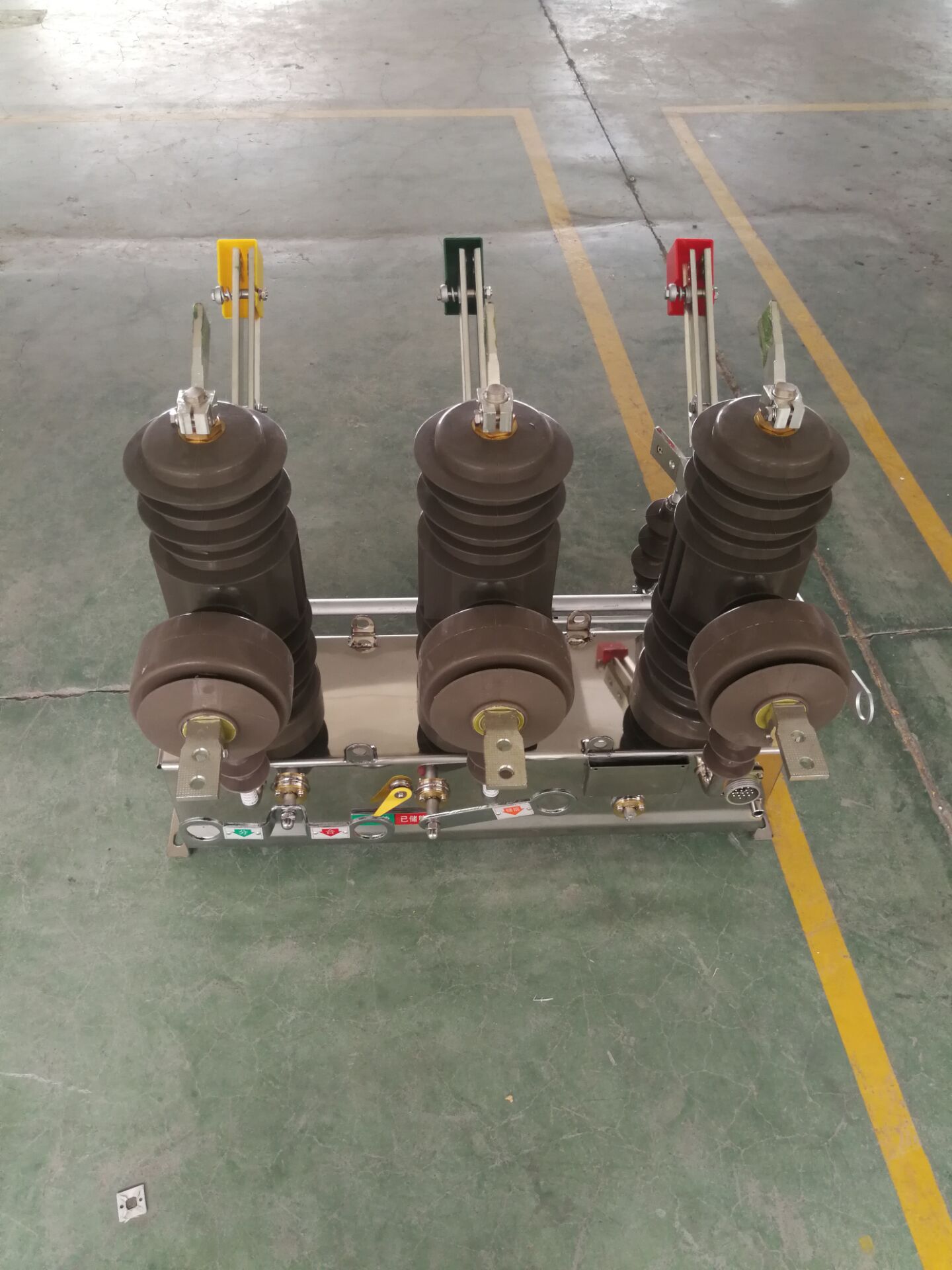

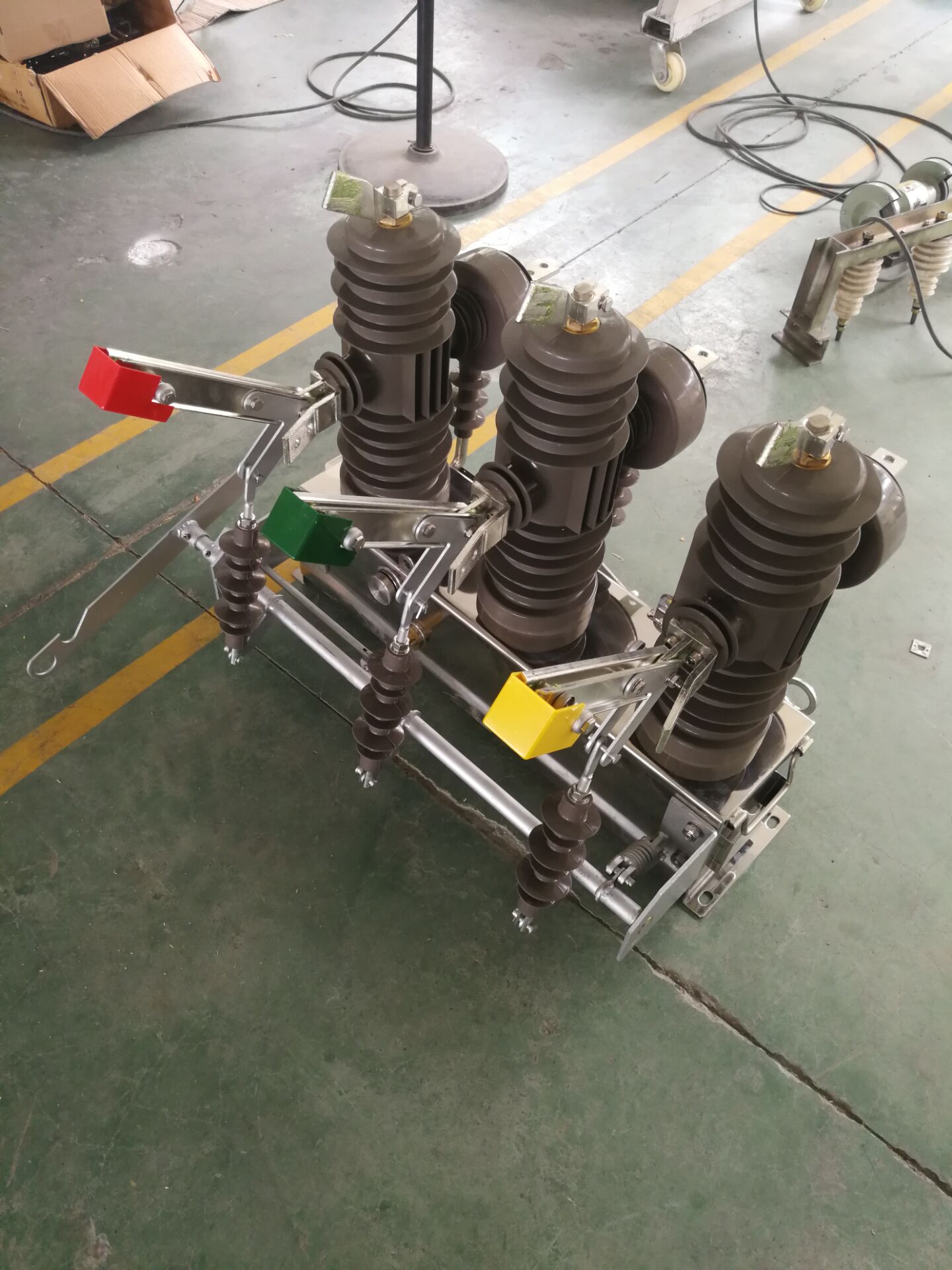

产品详情：10Kv高压断路器zw43-12
产品描述：
ZW43-12/630-20柱上真空断路器使用专用的永磁机构，具有手动和电能存储，手动和电动关闭，手动和电动打开功能，新的小型化设计，全然封闭的构造以及奇特的灭弧室包装技术，不错的密封性能，防潮，抗凝结，抗老化等特征。
10kv高压永磁真空断路器配有弹簧储能操作机构，可手动，电动和远程操作，主要用以中压架空电网，作为分流，合并负载电流，过载的室外配电设备电流和短路电流，额定电压12kv，50hz三相交流电。相符国家GB1984“交流高压断路器”和国际电工委员会IEC 60056“高压交流断路器”规范。
构造和性能要求
5.1该设备在正常使用中最少需15年免维护（也就是说，自设备投入运行和正常使用以来，无须在连续运行15年中展开预测试以及定期维修或维护设备）不会受到影响）
5.2采用实心密封极柱式绝缘构造，极柱应采用进口室外环氧树脂浇铸而成，真空灭弧室应采用新的灌封技术总体浇铸，同型号真空断路器的真空灭弧室需安装方式，端接方式和连接尺码应统一，以确保真空灭弧室的互换性。电杆应具有疏水性好，重量轻，防污能力强等优点。
5.3外壳：外壳由户外不锈钢制成，并应由制造商明了标示。外壳应不错接地，并能经受运行期间的正常和瞬时压力。接地外壳应装备防锈接地螺丝。导电性好，直径不小于12mm。接地点记号有接地标记。
5.4操作机构：真空断路器的操作机构应具有明晰易懂的开仓和平仓指标。操作机构的次级电路和组件应能够经受2kV的测试电压1分钟。真空断路器机制应采用模块化设计的弹簧操作机制。加载弹簧后，当功率消亡时，可以执行最少一个“0-0.3s-co”操作。储能机构应具有电动和手动储能功能，操作机构应具有现场电动和手动操作能力。
5.5控制器要求
5.5.1控制器安装在交换机下方，通过密封电线与交换机电气连接，设备控制引线插头须要使用航空级插头，且引脚表面镀银，以确保可靠的连接和平稳的性能;
5.5.2电压互感器两次提供ac220v电源和测得的100v保护电压。控制器应能在额定电压的（0.8〜1.2）倍下可靠地工作。当三相重合闸附近时有发生短路（即电压降）时，请在1秒内确保控制器正确动作并可靠地断开断路器。
5.5.3所有控制线的导体面积不小于1.5mm2，支配电线尺寸不小于5米。
5.5.4智能开关具有远程遥控操作和本地手动操作功能。
5.5.5保护功能及设定范围
10Kv高压断路器zw43-12
（1）分段重合闸功能
●三阶段过流保护：速断，限时速断，定时限过流
●反时限过电流保护：可以选项初级曲线/次级曲线
●过载保护：可选择报警/跳闸
●电压保护
●瞬态故障自动复位，永久性故障自动阻断
●双侧电源不重合，单侧电源延时自动重合，根据情形开环运行
●网络重构功能：运行环网时，在线路故障的状况下，根据预设功能，可以完成故障段的自动隔离；非故障部分会自动周而复始网络并自动供电
●保护事件，报警事件，遥信变位事件记录
●装备KT2000系列微机保护与监控设备，中文液晶显示器，可实时监控和搜集各种电气参数。它具有规格的RS232接口和RS485接口，并且可以通过光缆，载波，GSM/GPRS/CDMA等信号上传，实现遥调，遥信，遥控，遥测功能。
